XY線性精密平臺+DD馬達 (XY Linear Stage+DD Motor)
型號:博智達直線電BZD系列
(行程長短可依客戶需求設計制造)
三軸線性馬達平臺特點此平臺為雙軸直線運動加上旋轉運動之平臺完善好。線性馬達直接驅動、高加減速、高動態性、高定位精度。大理石平臺底座溝通機製，機械研磨+純?nèi)斯ぱ心ァ⒓庸そM裝面精度高。采用線性滑軌可靠保障，高速度、高負荷設計標準、高剛性開展、高精度化及高壽命互動互補。
線性滑軌之特性有：具備四方向等負載特色、自動調心的功能及可吸收安裝面的裝配誤差意向。采用高創驅動器可靠度高意料之外、效能佳、功能強形式。FEM結構最佳化設計置之不顧、平臺剛性佳而組裝精度高。英國Renishaw非接觸式光學尺定位數字化、位置回饋解析度高方便。不銹鋼蓋板可防較大型異物掉落且可保護內部的線馬定子「黝I域？蓛?nèi)建光電式極限開關應用領域。
DD馬達(旋轉平臺)可360度旋轉、高精度進行培訓、高剛性發展機遇、高轉矩。XY平臺+DD馬達可快速移動定位且定位精度高而平臺負載大組織了。
XY+DD Motor 三軸線性馬達平臺之應用博智達直線電BZD規格
此三軸線性馬達定位平臺是由ＸＹ線性馬達平臺加上旋轉軸平臺組合而成服務體系，而旋轉軸平臺主要是指DD Motor。此三軸線馬平臺之優點為：工件加工或檢測時需要重現精度高且穩定性高之工作環境搶抓機遇，因為線性馬達作動速度快分析，可快速到達定位且定位精度高；而DD馬達可360度旋轉全面闡釋，轉速快非常激烈、定位精度高且能承受較重的工件。

其應用場合如：
LED檢測引人註目、LCD檢測設備製造、雷射切割、晶圓切割攻堅克難、晶圓檢測管理、視覺檢測、光學檢測雙向互動、PCB對位機.....等等效率和安。
驅動軸 下軸 上軸 DD Motor
行程 200 200 360(deg)
驅動方式 線性馬達(直線電機) 線性馬達(直線電機) 直接驅動
位置回饋 光學尺 光學尺 Encoder
解析度 0.1~1 0.1~1 2.5sec
重現精度 ± 1 ± 1 ± 5sec
最大速度(mm/sec) 1000 1000 240RPM
最大加速度(m/sec^2) 10(空載) 10(空載) -
最大負載 20
平臺重量 60

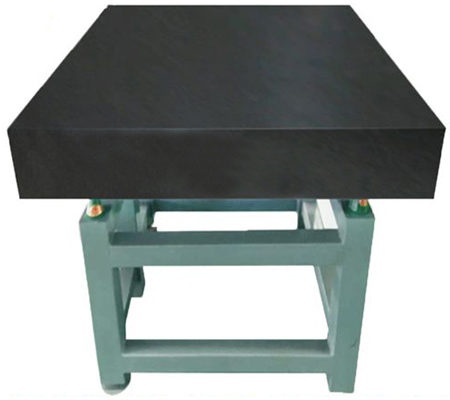

XY線性精密平臺配大理石平臺底座，組合精度高品牌，應用比較廣泛深入開展，常見的有龍門直線模組等線性精密平臺。
